2025年集成电路封装技术演进与选型要点分析

日期:2026-08-07 标签:芯片,半导体器件,电子元器件,电路板,集成电路

2025年的集成电路封装赛道,早已不是“把芯片装进外壳”那么简单。当先进制程逼近物理极限,封装技术正接过摩尔定律的接力棒,成为提升系统性能的关键杠杆。对于电子元器件采购与硬件工程师而言,理解封装技术的演进逻辑,比盲目追逐“更小更薄”更重要——因为选型失误的代价,往往在电路板量产阶段才暴露无遗。

封装技术演进的三个核心驱动力

驱动封装变革的力量来自三个维度:I/O密度(单位面积互连数量)、功耗密度(散热路径效率)以及异构集成(不同工艺节点芯片的协同封装)。以2.5D/3D封装为例,硅中介层(Si Interposer)上的微凸点间距已从40μm缩至20μm,而混合键合(Hybrid Bonding)技术更是将间距推进到亚10μm级别。这意味着,一颗系统级封装(SiP)内集成的半导体器件,其互连密度可以比传统引线键合方案提升超过50倍。

但高密度互连并非免费午餐。翘曲控制、热应力管理、以及测试良率,都成为工程师在选型时必须权衡的变量。某头部封测厂的量产数据显示:在相同功耗下,采用3D堆叠的AI加速芯片,其结温比2.5D方案高出8-12℃,这直接影响到散热器选型和系统可靠性评估。

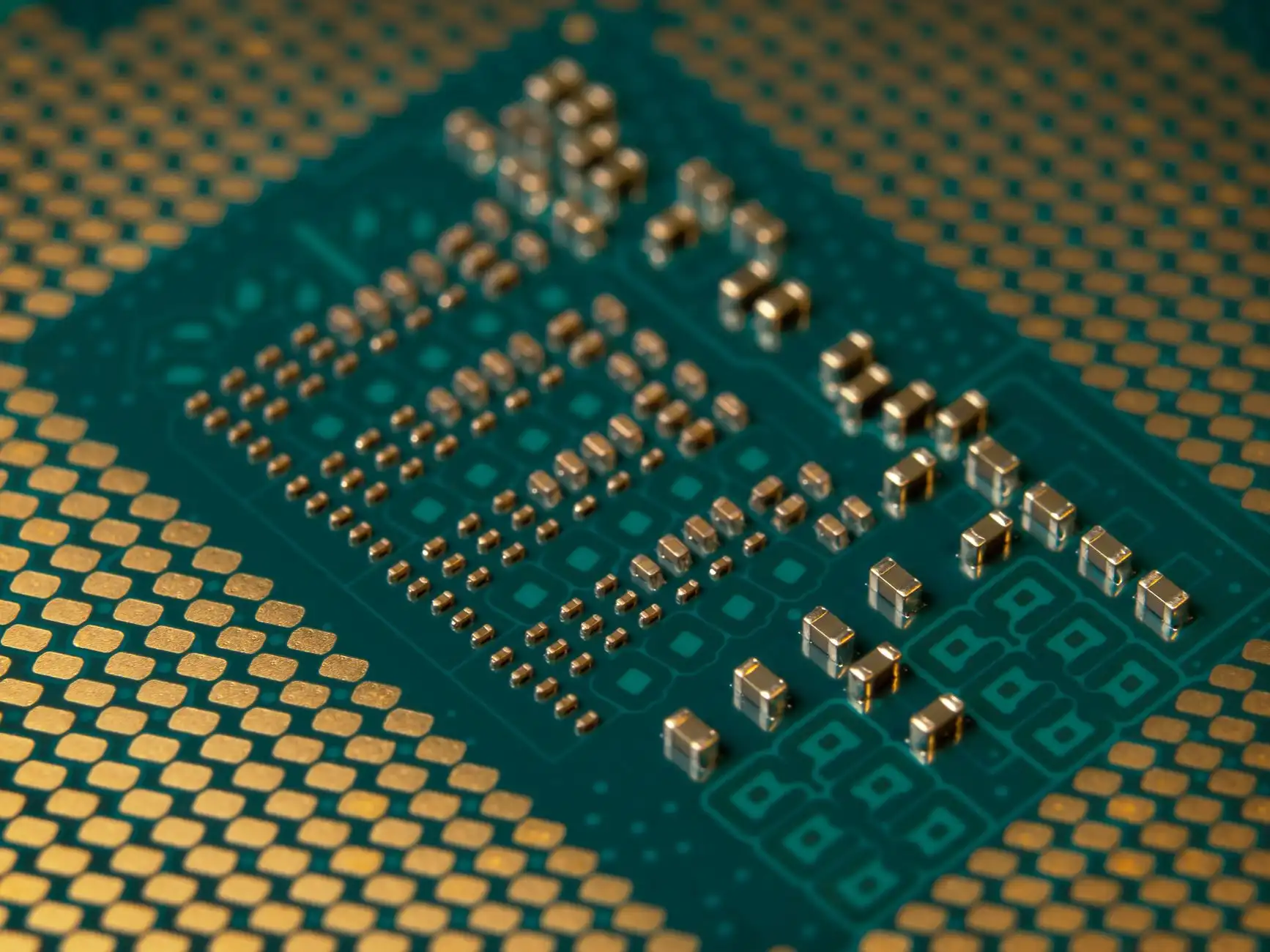

2025年集成电路封装技术演进与选型要点分析正文配图 1

实操选型:从设计规则倒推封装决策

选型的正确姿势,是从电路板布局约束反推封装需求。具体操作可分四步走:

  1. 计算I/O预算——先统计电源、地、高速信号的实际数量,预留10%-15%的冗余,再对照封装的最大引脚数。
  2. 评估信号完整性——若单端信号速率超过56Gbps,传统BGA封装的开尔文焊球已无法满足,必须考虑带共面波导结构的嵌入式封装。
  3. 确认散热路径——功耗大于15W的半导体器件,优先选择带裸露铜块(Exposed Pad)或集成微流道散热的封装形式。
  4. 验证供应链成熟度——先进封装产能紧张,需核实封测厂的实际交期和良率数据,而非仅看产品手册。

这套流程的价值在于,它把“选型”从经验判断变成可量化的工程决策。例如,当你的电路板需要集成射频前端与数字基带时,采用扇出型晶圆级封装(Fan-Out WLP)的异构集成方案,能比传统SiP减少30%的占板面积,同时寄生电感降低约40%。

数据对比:主流封装方案的性能边界

为了直观呈现差异,我们整理了2025年Q1季度主流封装技术的实测对比数据(基于典型应用场景):

  • 传统引线键合QFP:I/O密度约0.8 pins/mm²,适用频率<1GHz,成本最低,适合消费级电源管理芯片。
  • BGA(含FC-BGA):I/O密度达4-6 pins/mm²,适用频率至20GHz,是当前服务器CPU和网络芯片的主流选择。
  • 2.5D硅中介层:I/O密度突破20 pins/mm²,但成本是BGA的3-5倍,仅用于HBM内存与逻辑芯片的集成。
  • 3D混合键合:I/O密度可达100+ pins/mm²,且互连能耗降低至0.05pJ/bit以下,但良率仍处于爬坡期。

值得注意的是,没有“最好”的封装,只有“最合适”的封装。一颗用于工业传感器的ASIC,即便技术上能用3D封装,其成本也可能让产品失去市场竞争力。因此,选型时务必结合电子元器件的整体BOM成本与可靠性目标来综合判断。

回到2025年的现实语境中,集成电路封装已从“后道工序”转变为“系统创新引擎”。无论是汽车电子对车规级可靠性的严苛要求,还是AI服务器对超高带宽的渴求,都在倒逼封装技术持续分化。对于工程师而言,与其追逐每种新工艺的发布会,不如吃透自身应用场景的物理约束,在芯片设计、电路板布局与封装选项之间找到最优解。

北京金木芯科技有限公司长期关注半导体器件与封装技术的前沿动态,我们建议从业者建立自己的“封装选型决策树”——将I/O密度、散热效率、成本、供应链成熟度作为四个固定分支,每次选型都走一遍流程。这虽然听起来繁琐,但能有效避免在量产阶段才发现的“封装-板级”不匹配问题。毕竟,真正的技术深度,往往体现在这些容易被忽视的细节里。
